El taller propio del cuartel: compresores, herramientas neumáticas y equipos de corte que no dependen de la autobomba

Por qué pensar el cuartel como un taller

En muchos cuarteles argentinos todo lo que corta, infla o empuja sale de la autobomba: la toma de fuerza, el generador de a bordo o el tubo del equipo autónomo. Si la unidad está en un servicio, en el taller mecánico o fuera de servicio, el cuartel se queda sin capacidad de recarga, mantenimiento y rescate. Con un taller propio, el aire comprimido, la energía y el corte se resuelven con equipos autónomos, fijos en el cuartel o portátiles.

Dos compresores distintos, dos circuitos que no se mezclan

El error más común es creer que un compresor sirve para todo. Son dos máquinas distintas.

• Compresor de aire respirable (alta presión): de 3 o 4 etapas, carga cilindros a 300 bar. Un equipo de 100 L/min llena un cilindro de 6,8 L a 300 bar (unos 1.800 a 2.000 litros de aire) en alrededor de 20 minutos. Uno de 250 a 300 L/min lo hace en 7 u 8.
• Compresor de taller (baja presión): a pistón o tornillo, de 8 a 10 bar, para herramientas neumáticas, inflado de neumáticos y sopleteado. Este aire nunca se usa para respirar: arrastra aceite, agua y partículas.

La calidad del aire respirable está definida en la EN 12021. Los límites principales son:

• Oxígeno: 21 % ± 1 %.
• Monóxido de carbono: máximo 5 ppm.
• Dióxido de carbono: máximo 500 ppm.
• Aceite: máximo 0,5 mg/m³.
• Agua: máximo 35 mg/m³ para cargas por encima de 200 bar.

En el ámbito NFPA, la referencia es la NFPA 1989, que pide análisis periódicos del aire por laboratorio; el criterio habitual es trimestral. En la práctica conviene:

• Ubicar la toma de aspiración lejos de los escapes de los móviles y del grupo electrógeno.
• Cambiar los cartuchos filtrantes según las horas de uso y la temperatura ambiente, no cuando hay olor.
• Llevar un registro de cargas y análisis.

El compresor de taller: dimensionarlo por caudal, no por HP

Las herramientas neumáticas trabajan a 6,2 bar (90 psi), y lo que importa es el caudal efectivo entregado. Consumos orientativos:

• Llave de impacto de 1/2 pulgada: 110 a 150 L/min de consumo medio.
• Llave de impacto de 3/4 o 1 pulgada (ruedas de camión): 250 a 400 L/min.
• Cincel neumático: 100 a 200 L/min.
• Amoladora neumática: 300 a 500 L/min en uso continuo.

Para un cuartel con una o dos unidades pesadas, un compresor de 5,5 HP con tanque de 200 a 300 L y un caudal real cercano a 500 L/min es un punto de partida razonable. La línea debe llevar filtro, regulador y lubricador, más un purgado diario del tanque. La norma ISO 8573-1 clasifica la calidad del aire comprimido por partículas, agua y aceite, y sirve para especificar el tratamiento.

El tanque es un aparato sometido a presión. El Decreto 351/79, reglamentario de la Ley 19.587, exige válvula de seguridad, manómetro y controles periódicos, y varias jurisdicciones piden además prueba hidráulica y habilitación. Las cañerías se identifican según la IRAM 2507, que asigna el color azul al aire comprimido. La instalación eléctrica lleva puesta a tierra conforme a la IRAM 2281.

Neumática de rescate: cojines y cinceles con aire embotellado

Los cojines elevadores de alta presión, regulados por la EN 13731, trabajan normalmente a 8 bar y se alimentan desde un cilindro de equipo autónomo con reductor. No necesitan el motor de ninguna unidad. Un cojín de unos 50 × 50 cm ronda las 20 toneladas de capacidad nominal, pero esa cifra vale con el cojín casi sin inflar: a medida que se eleva, la superficie de contacto se reduce y la fuerza cae fuerte. Por eso se trabaja con calzas progresivas: se levanta un centímetro, se calza un centímetro.

Corte y separación sin depender de la toma de fuerza

Las herramientas hidráulicas de rescate se rigen por la EN 13204 y la NFPA 1936. Hoy hay tres formas de accionarlas sin la autobomba:

• Motobomba portátil: motor de 4 tiempos, presión de trabajo de 630 a 720 bar según el fabricante, apta para dos herramientas simultáneas.
• Herramientas a batería: bomba integrada, sin mangueras y con despliegue en segundos. Exigen una rutina de carga y rotación de baterías en el cuartel.
• Bomba manual: lenta, pero un respaldo infalible para espacios confinados o atmósferas donde no se puede encender un motor.

La EN 13204 clasifica las cizallas por su capacidad de corte sobre perfiles normalizados, con una letra de la A a la K para barra redonda. Comparen esa clasificación y no solo la fuerza máxima en toneladas, porque los aceros de ultra alta resistencia de los vehículos actuales dejan fuera de juego a muchas herramientas viejas.

Completan el taller de corte:

• Motoamoladora (tronzadora) de disco: discos de 300 o 350 mm, con requisitos de seguridad en la EN ISO 19432. Los discos abrasivos responden a la EN 12413, admiten 80 o 100 m/s de velocidad periférica según el tipo y, si son de liga resinoide, vencen a los tres años de fabricados. La fecha está en el aro metálico central.
• Motosierra: seguridad según la EN ISO 11681-1, y pantalón o perneras anticorte según la EN ISO 11393. La clase 1 protege hasta 20 m/s de velocidad de cadena.
• Sierra sable a batería: con hojas bimetálicas, ideal para parantes, chapa y cortes finos donde la cizalla no entra.
• Grupo electrógeno portátil: de 5 a 8 kVA con disyuntor diferencial, para iluminación y herramientas eléctricas.

Ruido, orden y mantenimiento

Un compresor a pistón supera fácilmente los 90 dB(A). La Resolución 295/03 fija el límite en 85 dB(A) para una jornada de 8 horas, así que conviene instalarlo en un recinto separado y ventilado. Si el cuartel está en zona residencial, hay que considerar la IRAM 4062 de ruidos molestos al vecindario.

Rutina mínima sugerida:

• Diario: purgar tanques, revisar nivel de aceite y estado de las baterías.
• Semanal: arrancar motobombas, motosierras y tronzadoras, y verificar mangueras y acoples.
• Mensual: inspeccionar discos, cadenas y cuchillas, y controlar los cojines con agua jabonosa.
• Anual: service de las herramientas hidráulicas por taller autorizado y verificación de las válvulas de seguridad.

Conclusión

El taller propio es lo que permite que la dotación salga con aire certificado, herramientas probadas y equipos que arrancan a la primera. También es lo que mantiene operativo al cuartel cuando la autobomba no está.

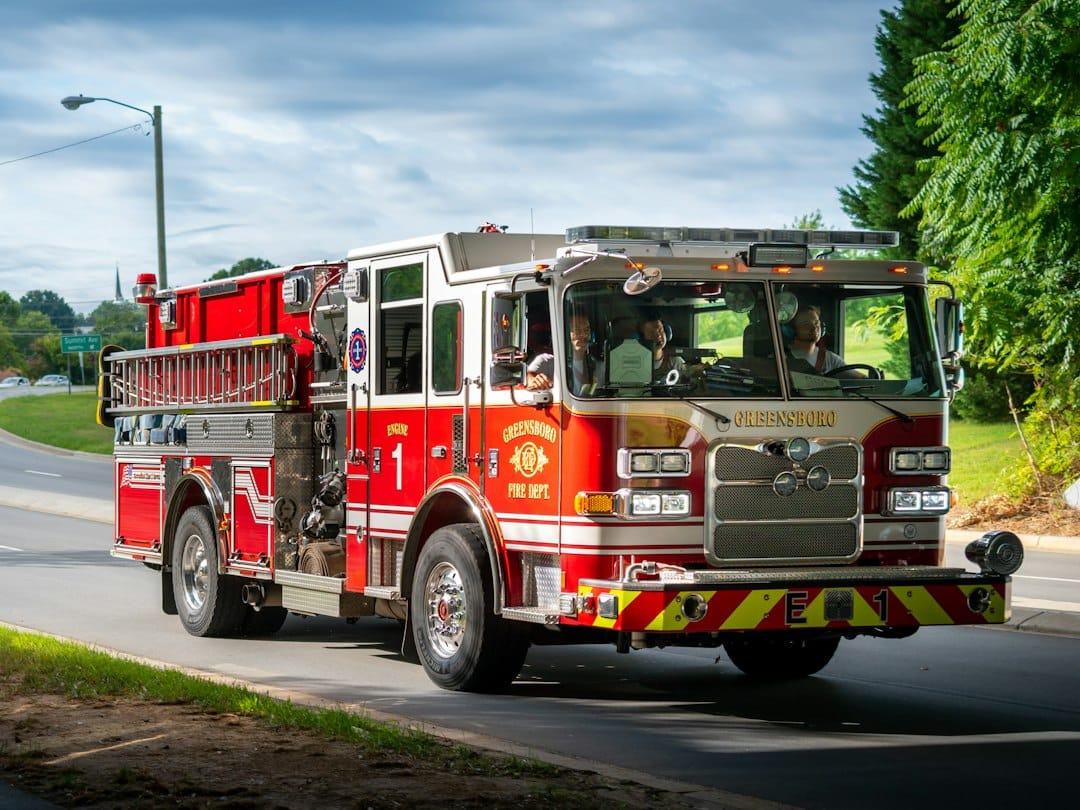

Foto: Elijah Mears / Unsplash
