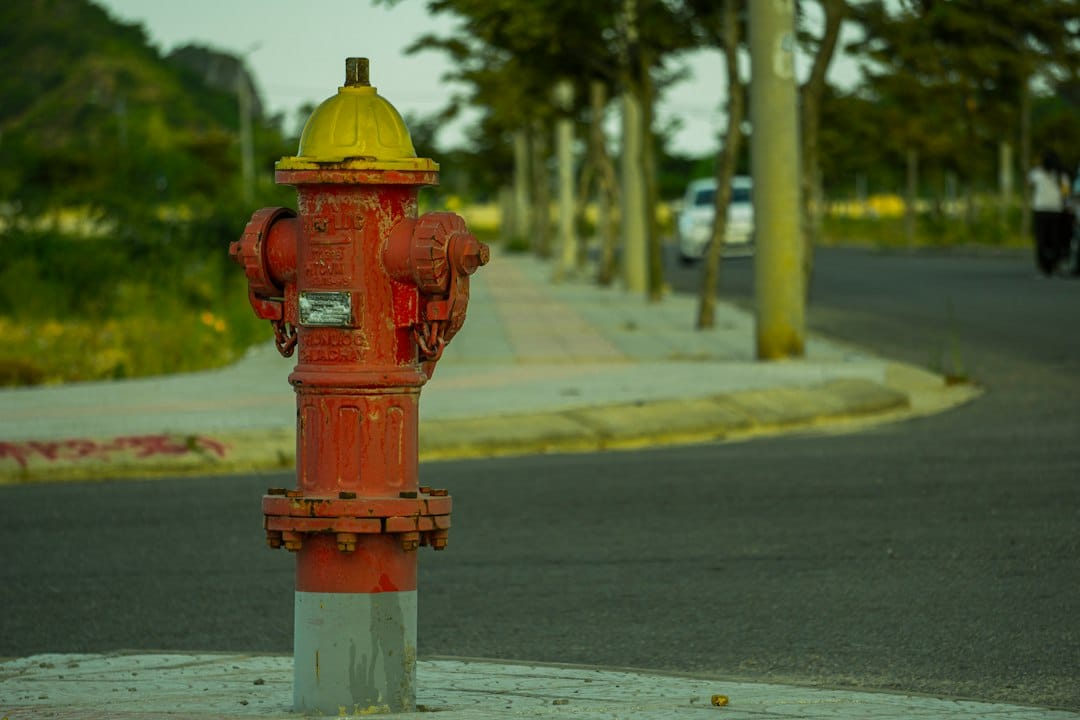

Hidrantes urbanos: mantenimiento, mapeo y pruebas de caudal para el cuartel

El hidrante es infraestructura del cuartel, aunque no sea del cuartel

En la mayoría de las ciudades argentinas el hidrante pertenece a la prestadora de agua, pero el que llega a las 3 de la mañana y descubre que la válvula está agarrotada sos vos. Esa asimetría define el problema: el cuartel depende de un activo que no administra, no mantiene y muchas veces ni siquiera tiene mapeado con precisión. La salida no es pelearse con la prestadora, es generar datos propios. Un cuartel que puede decir qué hidrante da cuánto caudal, medido y fechado, deja de pedir favores y empieza a negociar con evidencia.

Marco normativo: qué dice cada norma

• NFPA 291 — Fire Flow Testing and Marking of Hydrants. Es la referencia operativa: define el procedimiento de ensayo con tubo Pitot, la fórmula de caudal, la proyección a presión residual y el código de colores. Si vas a adoptar una sola norma, adoptá esta.
• NFPA 25 — inspección, ensayo y mantenimiento de sistemas a base de agua. Pide inspección de hidrantes anual y después de cada uso, ensayo de caudal anual, y que el hidrante de columna seca drene por completo en menos de 60 minutos.
• NFPA 24 — instalación de cañerías privadas de servicio contra incendio: separaciones, válvulas de bloqueo, profundidad de tapada.
• EN 14384 (hidrantes de columna) y EN 14339 (hidrantes bajo nivel de vereda), más EN 1074-6 para las válvulas. Es la familia que traen los equipos de origen europeo que se ven cada vez más en obra nueva.
• AWWA M17 — manual de instalación, ensayo en campo y mantenimiento de hidrantes; el material más práctico que existe sobre lubricación y reparación en la vía pública.
• En el orden local, la Ley 19.587 y el Decreto 351/79 (Anexo VII) fijan las exigencias de protección contra incendio, y el IRAM mantiene la serie de elementos para lucha contra el fuego: uniones, llaves, mangas y accesorios. Antes de comprar acoples verificá la edición vigente de la norma que corresponda, porque en el país conviven roscas Whitworth, uniones Storz y acoples heredados que no casan entre sí.

La rutina de inspección que sí se sostiene

Un protocolo semestral de quince minutos por hidrante rinde más que una auditoría anual perfecta que nunca se hace. Lista mínima:

• Acceso: 90 cm libres alrededor, sin autos, canteros ni cartelería tapando la identificación.
• Tapas y roscas: sacar cada tapa, limpiar la rosca, engrasar con grasa grafitada y volver a colocar sin ajustar a fondo. Las tapas trabadas por óxido son la falla número uno en intervención real.
• Vástago: abrir hasta el tope contando vueltas y anotarlas en la ficha; si el número cambia entre inspecciones, la válvula está cediendo. Abrir y cerrar siempre lento —nunca menos de 10 segundos de recorrido— para evitar golpe de ariete en la red.
• Drenaje: en columna seca, tapar una salida con la mano después de cerrar; si no hay succión, el drenaje está obstruido y el barril queda con agua (riesgo de congelamiento en la Patagonia y la cordillera).
• Pérdidas: napa de agua permanente alrededor del pie indica fisura en el codo de base.

Prueba de caudal, paso a paso

Se necesitan dos hidrantes: uno de medición (donde va el manómetro) y uno o más de descarga (por donde sale el agua). Nunca se mide presión en el mismo hidrante que descarga.

• Leé la presión estática en el hidrante de medición con todo cerrado.
• Abrí el hidrante de descarga a pleno y esperá a que el agua salga limpia. Con el tubo Pitot a la mitad del diámetro del chorro y a media salida de distancia, tomá la presión de velocidad.
• Simultáneamente leé la presión residual en el hidrante de medición.

El caudal se calcula como Q = 0,0667 × c × d² × √P, con Q en L/min, d en mm y P en kPa. El coeficiente c depende de la boca: 0,90 si es lisa y redondeada, 0,80 si es al ras y de canto vivo, 0,70 si el caño se proyecta hacia adentro del barril. Después se proyecta el caudal disponible a 138 kPa (20 psi) residuales con Q₂ = Q₁ × (h₂/h₁)^0,54. Ese número —y no el diámetro del caño— es el que tenés que anotar. Controlá también que la velocidad en la cañería no supere los 3 m/s: más que eso levanta sedimento y te llena de reclamos por agua turbia en el barrio.

Clasificación y pintura según NFPA 291

• Clase AA: 5.700 L/min o más — capuchón azul claro.
• Clase A: 3.800 a 5.699 L/min — verde.
• Clase B: 1.900 a 3.799 L/min — naranja.
• Clase C: menos de 1.900 L/min — rojo.

El cuerpo va en amarillo cromo y el color de clase en capuchón y tapas. Si la prestadora no te deja pintar, usá una chapa reflectiva o una banda de color en el poste de referencia: la información vale más que la prolijidad.

Mapeo: del cuaderno al GIS

Con QGIS —gratuito— y un GPS de celular alcanza para armar una capa seria. Campos mínimos por hidrante:

• ID único, coordenadas y dirección normalizada.
• Tipo (columna húmeda, columna seca, bajo vereda), diámetro y tipo de rosca de cada salida.
• Caudal medido a 138 kPa, presión estática y fecha del último ensayo.
• Vueltas de apertura, estado y observaciones con foto.
• Distancia al hidrante más cercano: en trama urbana consolidada conviene no superar los 90 m entre bocas.

Exportá la capa a KML para que quede en el celular de cada dotación, funcionando sin señal, y mandale a la prestadora el listado de hidrantes fuera de servicio por nota formal, con número de expediente. Repetido cada seis meses, ese trámite aburrido es lo que termina consiguiendo las reparaciones.

Errores que se repiten en todos los cuarteles

• Medir presión en el hidrante que está descargando: da un valor sin sentido.
• Ensayar a la hora pico de consumo y quedarse con el peor número, o a las 4 AM y quedarse con el mejor. Anotá siempre el horario.
• Abrir la válvula a medias para no mojar: el caudal parcial erosiona el asiento y arruina el hidrante.
• Cargar los datos y no volver a mirarlos. La tabla de caudales tiene que estar en la sala de despacho, no en una carpeta.

Un relevamiento completo de un radio urbano lleva dos o tres jornadas de trabajo con dos brigadistas. Es una de las pocas tareas preventivas que mejora de manera directa el resultado de la próxima intervención estructural: saber, antes de salir, de dónde vas a sacar el agua.
